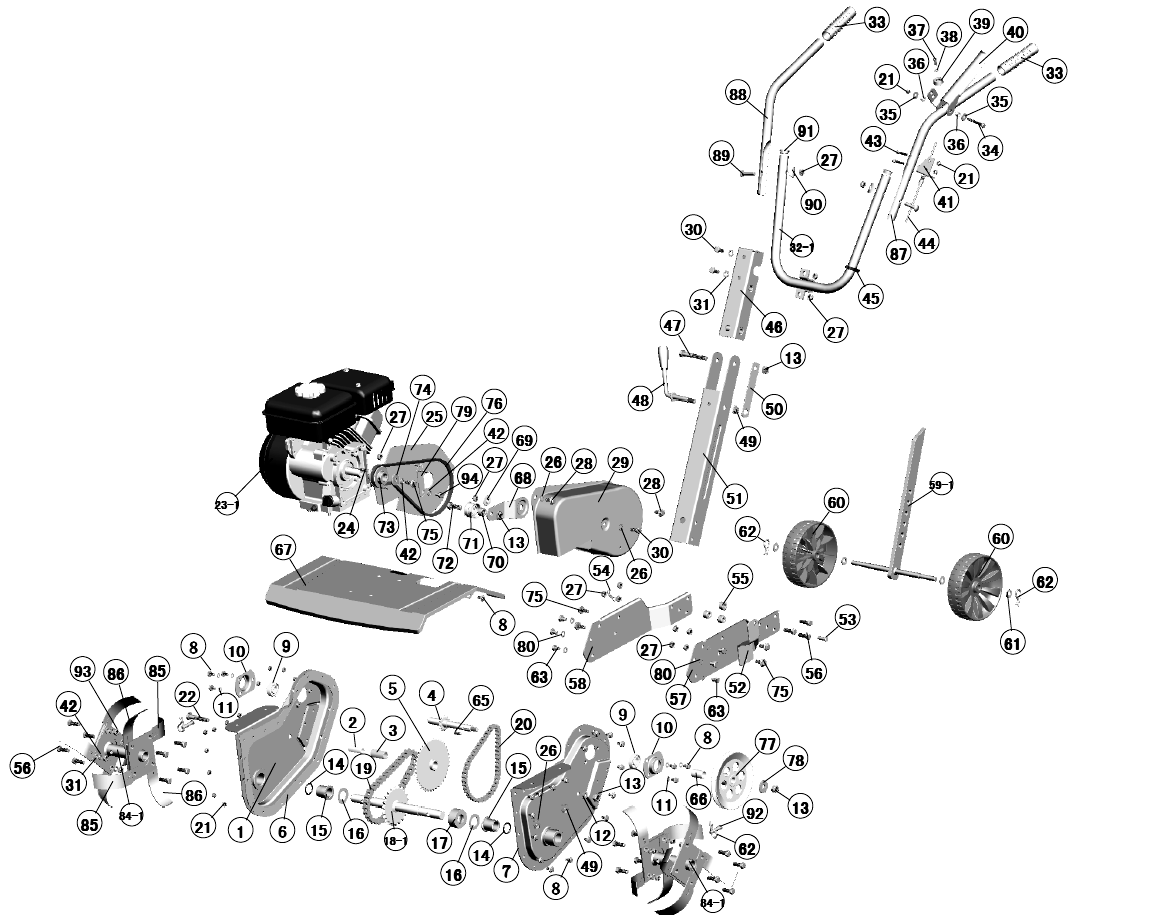

T 35 (02AD0201)
| П-п | Арт. | Название | Подбор (запрос наличия и цен) |
|---|---|---|---|
| 23-1 | Двигатель | ||
| 1-17,18-1,19,20,21,22 | Редуктор в сборе | ||
| 13,26,27,29,30,68-72 | Защита передачи с роликом в сборе | ||
| 57,58,55,63,80 | Кронштейн сошника в сборе | ||
| 46-51,13 | Кронштейн рукоятки управления в сборе | ||
| 1 | Корпус редуктора правый | ||
| 2 | Пробка | ||
| 3 | Подшипник | ||
| 4 | Вал колеса цепной | ||
| 5 | Колесо зубчатое большое | ||
| 6 | Прокладка | ||
| 7 | Корпус редуктора левый | ||
| 8 | Болт-шайба М6х12 | ||
| 9 | Подшипник | ||
| 10 | Гнездо подшипника | ||
| 11 | Шайба - гровер Ш6 | ||
| 12 | Шайба - гровер Ш10 | ||
| 13 | Гайка-блок М10 | ||
| 14 | Кольцо стопопорное | ||
| 15 | Подшипник тефлоновый | ||
| 16 | Шайба уплотнительная | ||
| 17 | Втулка | ||
| 18-1 | Колесо зубчатое малое | ||
| 19 | Цепь шестерни | ||
| 20 | Цепь | ||
| 21 | Гайка М6 тифлон | ||
| 22 | Болт М10х55 | ||
| 23-1 | Двигатель HAOTE 3.0 hp | ||
| 24 | Шпонка | ||
| 25 | Пластина щитка | ||
| 26 | Шайба волнистая Ш8 | ||
| 27 | Гайка М8 тифлон | ||
| 28 | Болт-шайба М8х16 | ||
| 29 | Кожух ремня | ||
| 30 | Болт М8х20 | ||
| 31 | Шайба 8 | ||
| 32-1 | Руль средний | ||
| 33 | Ручка | ||
| 34 | Болт М6х50 | ||
| 35 | Шайба 8 | ||
| 36 | Шайба | ||
| 37 | Винт | ||
| 38 | Шайба | ||
| 39 | Шайба резиновая | ||
| 40 | Рычаг | ||
| 41 | Кронштейн | ||
| 42 | Шайба - гровер Ш8 | ||
| 43 | Болт М6х30 | ||
| 44 | Трос сцепления в сборе | ||
| 45 | Хомут пластиковый | ||
| 46 | Кронштейн руля | ||
| 47 | Болт М10х70 | ||
| 48 | Болт - рукоятка зажимная | ||
| 49 | Гайка-шайба М8 | ||
| 50 | Планка | ||
| 51 | Основание руля | ||
| 52 | Планка кронштейна сошника | ||
| 53 | Палец | ||
| 54 | Шплинт | ||
| 55 | Втулка | ||
| 56 | Болт М8х25 | ||
| 57 | Кронштейн сошника левый | ||
| 58 | Кронштейн сошника правый | ||
| 59 | Сошник | ||
| 60 | Колесо | ||
| 61 | Шайба 10 | ||
| 62 | Шплинт | ||
| 63 | Болт М8х12 | ||
| 65 | Шпонка | ||
| 66 | Втулка | ||
| 67 | Щиток защитный | ||
| 68 | Кронштейн ролика | ||
| 69 | Шайба кронштейна | ||
| 70 | Втулка ролика | ||
| 71 | Ролик натяжной | ||
| 72 | Болт М10х35 | ||
| 73 | Шкив двигателя | ||
| 74 | Шайба | ||
| 75 | Болт М8х16 с опорным фланцем | ||
| 76 | Ремень | ||
| 77 | Шкив большой | ||
| 78 | Шайба 10х30х2,5 | ||
| 79 | Планка ограничительная | ||
| 80 | Шайба звездочка Ш8 | ||
| 84-1 | Кронштейн фрез сдвоенный | ||
| 85 | Нож фрезы R | ||
| 86 | Нож фрезы L | ||
| 87 | Руль левый | ||
| 88 | Руль правый | ||
| 89 | Болт М8х35 | ||
| 90 | Шайба 8 | ||
| 91 | Пробка резиновая | ||
| 92 | Палец | ||
| 93 | Гайка М8 | ||
| 94 | Болт М8х12 |
