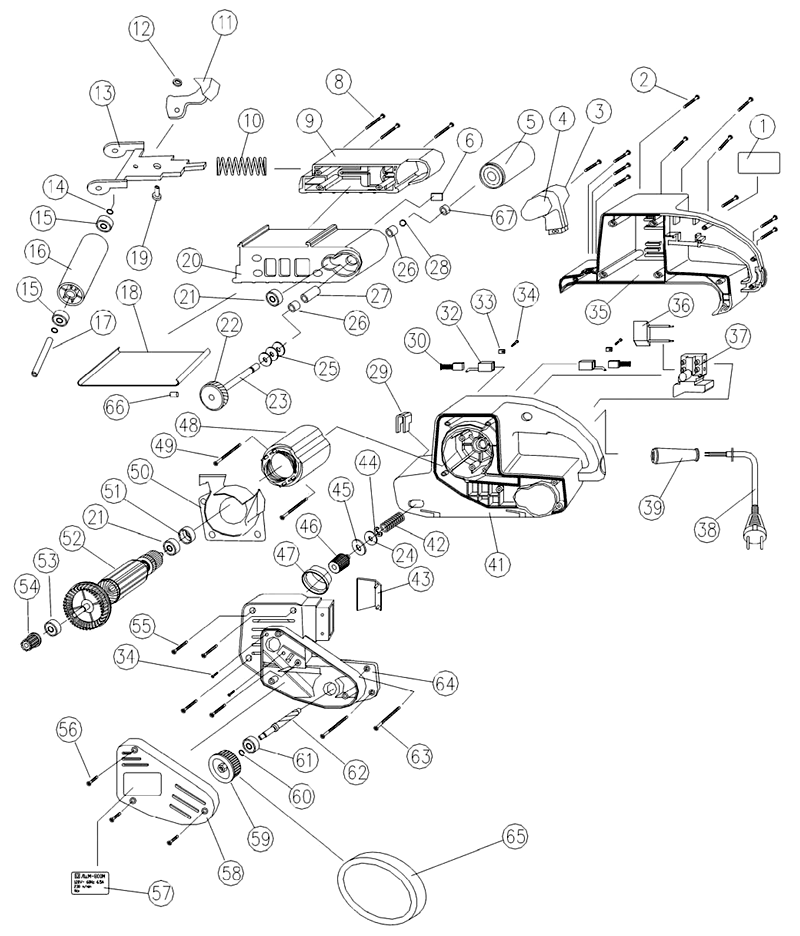

ЛШМ-800 Деталировка
| П-п | Арт. | Название | Подбор (запрос наличия и цен) |
|---|---|---|---|
| 2 | Винт 4х16 | ||
| 3 | Ручка | ||
| 4 | Накладка | ||
| 5 | Барабан ведущий в сборе | ||
| 6 | Пластинка защитная | ||
| 8 | Винт 4х45 | ||
| 9 | Корпус | ||
| 10 | Пружина D=15,5; L=43 | ||
| 11 | Рычаг | ||
| 12,14 | Шайба Ø 8-Ø 12-1 /А | ||
| 13 | Вилка с шпилькой М5 | ||
| 15 | Подшипник 608Z | ||
| 16 | Барабан направляющий Ø 42 | ||
| 17 | Ось | ||
| 18 | Платформа | ||
| 19 | Ось-заклёпка | ||
| 20 | Корпус | ||
| 21 | Подшипник 626Z | ||
| 22 | Колесо зубчатое Z=33/ m=1 | ||
| 23 | Вал М8х1 L | ||
| 24 | Шайба Ø 8х Ø 14х0,5/А | ||
| 25 | Шайба Ø 8х Ø 14х0,65/А | ||
| 26 | Подшипник НК0810Y | ||
| 27 | Втулка распорная | ||
| 28 | Кольцо стопорное проволочное Ø 8 | ||
| 29 | Упор | ||
| 30 | Щётка электрическая | ||
| 32 | Щёткодержатель в сборе | ||
| 33 | Фиксатор | ||
| 34 | Винт 3х11 | ||
| 35 | Корпус-накладка | ||
| 36 | Конденсатор TNS-2THX2K0,22мкФ25/085/21/С | ||
| 37 | Выключатель DZKA-5 6(6)A 5E4 250V AC | ||
| 38 | Шнур питания с вилкой H05VV-F 2x1,0 | ||
| 39 | Трубка защитная | ||
| 41 | Корпус | ||
| 42 | Пружина D=7,5/ L=30 | ||
| 43 | Крышка пылесборника | ||
| 44 | Шайба стопорная Ø 8 | ||
| 45 | Шайба Ø 8х16х1/А | ||
| 46 | Маховик | ||
| 47 | Крышка прижимная | ||
| 48 | Статор с дросселями | ||
| 49 | Винт 4x60 | ||
| 50 | Диафрагма | ||
| 51 | Втулка резиновая | ||
| 52 | Якорь с вентилятором | ||
| 53 | Подшипник 608RS | ||
| 54 | Шкив ведущий D-15,5 мм; Z=10 | ||
| 55 | Винт 4х18 | ||
| 56 | Винт 4х12 | ||
| 58 | Кожух защитный | ||
| 59 | Шкив ведомый D=37,5/ Z=24 | ||
| 60 | Шайба гровера Ø8 | ||
| 61 | Подшипник 627Z | ||
| 62 | Вал-шестерня Z=5/ m=1 мм | ||
| 63 | Винт 4х65 | ||
| 64 | Промщит | ||
| 65 | Ремень зубчатый 120ХL 031 | ||
| 66 | Штифт Ø3х5 | ||
| 67 | Втулка Ø 8х Ø 14,3х4,3 |
