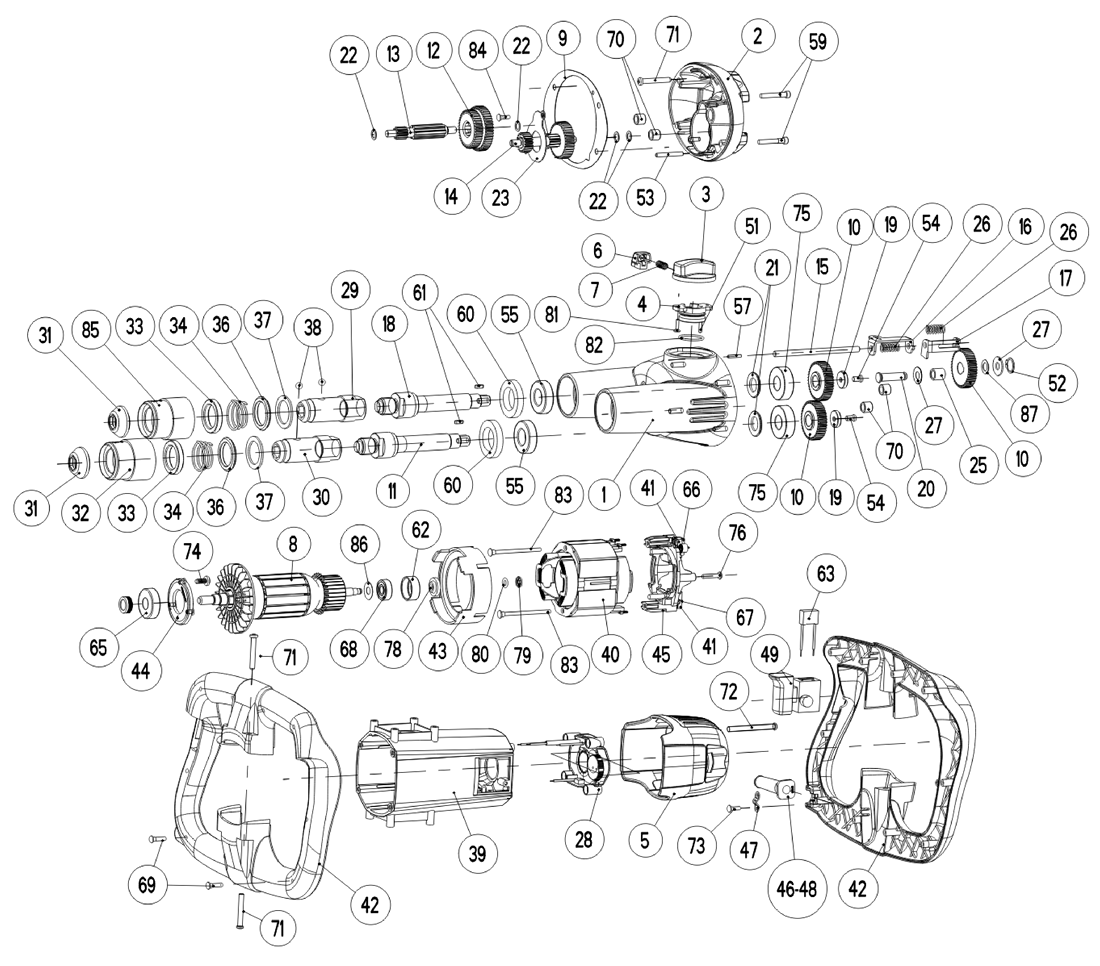

КМД-170/1600ЭН Деталировка
| П-п | Арт. | Название | Подбор (запрос наличия и цен) |
|---|---|---|---|
| 1 |
|
Корпус редуктора | |
| 2 |
|
Крышка редуктора | |
| 3 |
|
Рычаг переключения скорости | |
| 4 |
|
Суппорт переключателя | |
| 5 |
|
Крышка двигателя | |
| 6 |
|
Кнопка фиксатор | |
| 7 |
|
Пружина | |
| 8 |
|
Якорь с вентилятором | |
| 9 |
|
Прокладка | |
| 10 |
|
Колесо зубчатое | |
| 11 |
|
Шпиндель правый | |
| 12 |
|
Блок шестерен | |
| 13 |
|
Вал-шестерня промежуточная | |
| 14 |
|
Блок шестерен промежуточный | |
| 15 |
|
Ось переключателя | |
| 16 | Скоба переключателя верхняя | ||
| 17 | Скоба переключателя нижняя | ||
| 18 | Шпиндель левый | ||
| 19 | Шайба опорная | ||
| 20 | Ось | ||
| 21 | Шайба 15x24x2 | ||
| 22 | Шайба компенсационная | ||
| 23 | Крышка | ||
| 25 | Втулка | ||
| 26 | Пружина | ||
| 27 | Шайба 8x17x2 | ||
| 28 | Регулятор оборотов | ||
| 29 | Адаптер левый | ||
| 30 | Адаптер правый | ||
| 31 | Колпачок защитный | ||
| 32 | Втулка черная | ||
| 33 | Кольцо опорное | ||
| 34 | Пружина | ||
| 35 | Насадка смеситель правая | ||
| 36 | Шайба | ||
| 37 | Кольцо 25x35x2 | ||
| 38 | Шарик Ø8 | ||
| 39 | Корпус двигателя штампованный | ||
| 39,1 | Корпус двигателя | ||
| 40 | Статор в сборе | ||
| 41 | Пружина спиральная | ||
| 42 | Рукоятка в сборе | ||
| 43 | Диафрагма | ||
| 44 | Крышка подшипника | ||
| 45 | Щеткодержатель | ||
| 46 | Трубка защитная шнура | ||
| 47 | Планка крепления шнура | ||
| 48 | Шнур питания с вилкой HO5 RNF 2x1, L = 3,1 м | ||
| 49 | Выключатель Kedu | ||
| 50 | Насадка смеситель левая | ||
| 51 | Штифт 3m6x18 | ||
| 52 | Кольцо стопорное 6 | ||
| 53 | Штифт 4m6x20 | ||
| 54 | Винт M5x10 | ||
| 55 | Подшипник шариковый 6203-2RS (17х40х12) | ||
| 57 | Штифт 3x32 | ||
| 59 | Винт M5x30 | ||
| 60 | Кольцо 25x40x5 | ||
| 61 | Шпонка 5x5x10 | ||
| 62 | Втулка резиновая | ||
| 63 | Конденсатор 0,22mF | ||
| 65 | Подшипник шариковый 6201ZZ (12х32х10) | ||
| 66 | Щётка электрическая 6,3х12 | ||
| 67 | Щётка электрическая самоотключающаяся 6,3х12 | ||
| 68 | Подшипник шариковый 608ZZ (8х22х7) | ||
| 69 | Винт Torx 4x16 | ||
| 70 | Подшипник игольчатый HK0709 (7х11х9) | ||
| 71 | Винт Torx 5x20 | ||
| 72 | Винт Torx 5x30 | ||
| 73 | Винт Torx 3,5x10 | ||
| 74 | Винт Torx M4x15 | ||
| 75 | Подшипник шариковый 6202-2RS (15х35х11) | ||
| 76 | Винт Torx 4x20 | ||
| 78 | Датчик скорости магнитный | ||
| 79 | Кольцо Ø6 | ||
| 80 | Кольцо 6x2 | ||
| 81 | Винт 3x16 | ||
| 82 | Кольцо 23,52x1,78 | ||
| 83 | Винт Torx 5x65 | ||
| 84 | Винт Torx M4x10 | ||
| 85 | Втулка красная | ||
| 86 | Шайба 8x20x0,2 | ||
| 87 | Шайба 9x15x0,5 |
