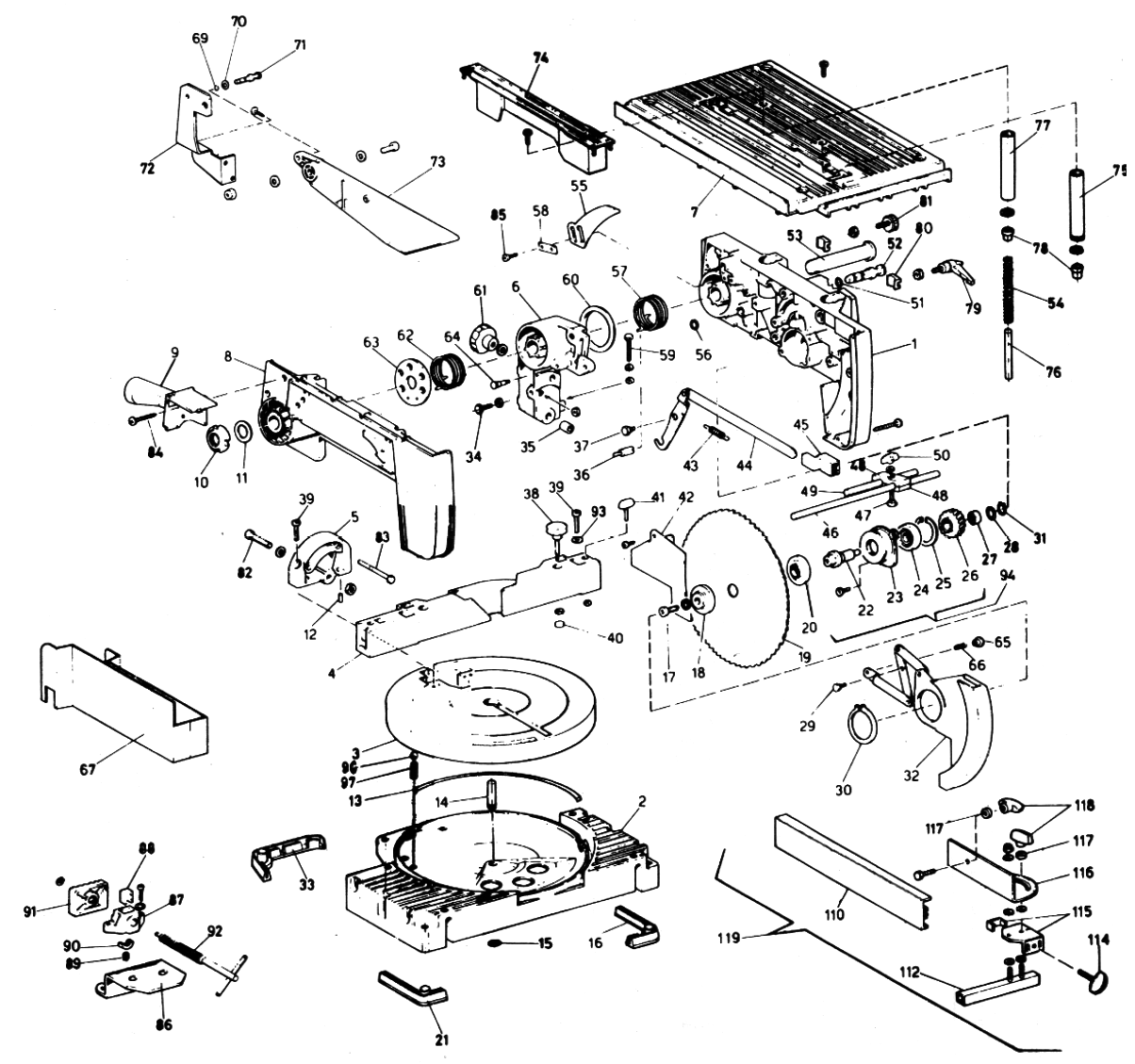

Рис. 1
| П-п | Арт. | Название | Подбор (запрос наличия и цен) |
|---|---|---|---|
| 1 | КРОНШТЕЙН ДВИГАТЕЛЯ | ||
| 2 | ОСНОВАНИЕ | ||
| 3 | СТОЛ ПОВОРОТНЫЙ | ||
| 4 | ПЛАНКА | ||
| 5 | ШАРНИР | ||
| 6 | ШАРНИР | ||
| 7 | СТОЛВЕРХНИИ | ||
| 8 | КОЖУХ ДИСКА | ||
| 9 | КРЫШКА ВЫТЯЖКИ | ||
| 10 | ГАЙКА БЛОКА М20Х1 М20х1 | ||
| 11 | ШАЙБА | ||
| 12 | ШТИФТ D5X10 Ф5x10 | ||
| 13 | ОПОРА ПОВОРОТНОГО СТОЛА | ||
| 14 | ОСЬ | ||
| 15 | КОЛЬЦО СТОПОРНОЕ D=12 UNI 7435 В12 | ||
| 16 | КРЫШКА ПРАВАЯ | ||
| 17 | ВИНТМ 8Х 20 Лев.СЬ.- UNI5931 M8x20-L | ||
| 18 | ФЛАНЕЦ ДИСКА ПИЛЬНОГО | ||
| 19 | ДИСК ПИЛЬНЫИ D=250X20X2,8 Z=60 D=250x20x2,8, Z=60 | ||
| 20 | СТУПИЦА ДИСКА ПИЛЬНОГО | ||
| 21 | КРЫШКА ЛЕВАЯ | ||
| 22 | ШПИНДЕЛЬ | ||
| 23 | КОРПУС ШПИНДЕЛЯ | ||
| 24 | ПОДШИПНИК 6203-C2-2Z D17X40X12 6203-2Z (17x40x12) | ||
| 25 | КОЛЬЦО СТОПОРНОЕ D=40 UNI 7437 А40 | ||
| 26 | КОЛЕСО ЗУБЧАТОЕ | ||
| 27 | ПОДШИПНИК 607-ZZ С2 ММВ 7X19X6 607-2Z (7x19x6) | ||
| 28 | ПРУЖИНА D18,8X11,4X0,3 Ф18,8x11,4x0,3 | ||
| 29 | ОСЬ | ||
| 30 | КОЛЬЦО СТОПОРНОЕ D=48 UNI 7435 В48 | ||
| 31 | КОЛЬЦО СТОПОРНОЕ D=16 UNI 7435 В16 | ||
| 32 | КОЖУХ подвижный В компл. | ||
| 33 | ПЛАНКА ВЕРХНЯЯ | ||
| 34 | ВИНТ ФИКСАТОР | ||
| 35 | ВТУЛКА | ||
| 36 | ОСЬ | ||
| 37 | ось | ||
| 38 | БОЛТ-МАХОВИЧОК М8Х20 ART.732 30 М8х20 | ||
| 39 | ВИНТ М 8Х 25 UNI5931 ХИМОКС. М8х25 | ||
| 40 | ДИСК БЛОКИРОВАНИЯ СТОЛА | ||
| 41 | ВИНТ СПЕЦ. М6Х20 ART.751-32 М6х20 | ||
| 42 | ЗАЩИТА ДИСА | ||
| 43 | ПРУЖИНА | ||
| 44 | СИСТЕМА ТЯГ | ||
| 45 | КНОПКА БЕЗОПАСНОСТИ | ||
| 46 | СТЕРЖЕНЬ ДЛИННЬШ | ||
| 47 | ВИНТ М6х30 | ||
| 48 | КОРПУС | ||
| 49 | СТЕРЖЕНЬ КОРОТКИЙ | ||
| 50 | гайка Мб | ||
| 51 | КОЛЬЦО NBR70SH-1.78X6.75 | ||
| 52 | ОСЬ ПОЗ. ПО ГОРИЗ. | ||
| 53 | ОСЬ | ||
| 54 | ПРУЖИНА | ||
| 55 | КЛИН Sp.=2.5nmi | ||
| 56 | КОЛЬЦО СТОПОРНОЕ D=10 UNI 7435 В10 | ||
| 57 | ПРУЖИНА ЛЕВАЯ | ||
| 58 | ПЛАСТИНА | ||
| 59 | ВИНГ-ФИКСАТОР | ||
| 60 | КОЛЬЦО | ||
| 61 | ГАИКА-МАХОВИЧОК М8 ART. 180 50 | ||
| 62 | ПРУЖИНА ПРАВАЯ | ||
| 63 | ШАЙБА | ||
| 64 | ОСЬ | ||
| 65 | КНОПКА | ||
| 66 | ПРУЖИНА ВОЗВРАТИ. 1x7.5x13 | ||
| 67 | КОЖУХ ДИСКА | ||
| 69 | КОЛЬЦО A 6UNI 7433-75 | ||
| 70 | ВТУЛКА OR 2010 | ||
| 71 | ОСЬ | ||
| 72 | ПЛАНКА | ||
| 73 | ЗАЩИТА ДИСКА ВЕРХНЯЯ | ||
| 74 | ПЛАНКА-НАКЛАДКА | ||
| 75 | КОЛОНКА ЗАДНЯЯ | ||
| 76 | ОСЬ В- 10X70-ST UNI EN 22338- | ||
| 77 | ЗАГЛУШКА | ||
| 78 | ГАЙКА Мб DIN6923 | ||
| 79 | СПЕЦ-БОЛГ М8Х20 М8х20 | ||
| 80 | ПЛАНКА БЛОКИРОВАНИЯ | ||
| 81 | БОЛТ-МАХОВИЧОК М8Х20 ART. 732 30 | ||
| 82 | ВИНТ М 8Х 70 UNI 5931 ХИМ.ОКС. М8х70 | ||
| 83 | ВИНТ М 8Х 65 UM 5725 ОЦИНК. М8хб5 | ||
| 84 | ВИНТ 3.9Х 65 UNI 6954 ОЦИНК. 4x65 | ||
| 85 | ВИНТ М 6Х 14 UNI 5931 ХИМОКС М6х14 | ||
| 86 | ПЛАНКА | ||
| 87 | ПЛИТКА | ||
| 88 | КНОПКА | ||
| 89 | ПРУЖИНА | ||
| 90 | СЕКТОР | ||
| 91 | ПЛАСТИНА ПРИЖИМНАЯ | ||
| 92 | ВИНТ | ||
| 93 | КОЛЬЦО 8-0.2/-ЮЛХ14Х0.5 | ||
| 94 | ШПИНДЕЛЬ В СБОРЕ | ||
| 96 | ШАР D3/8\\\" D9.525 | ||
| 97 | ПРУЖИНА | ||
| 110 | ПЛАНКА НАПРВЛЯЮЩАЯ | ||
| 112 | ПЛАНКА | ||
| 114 | БОЛТ-МАХОВИЧОК М6Х20 ART.751.32 М6х20 | ||
| 115 |
|
ПЛАНКА | |
| 116 |
|
ПЛАНКА ПОВОРОТНАЯ | |
| 117 |
|
ВТУЛКА D=6X10X5 | |
| 118 |
|
ГАИКА-ТРЕЩОТКА Мб ART.750-32 | |
| 119 |
|
КОМПЛ. ОСНАСТКИ |
