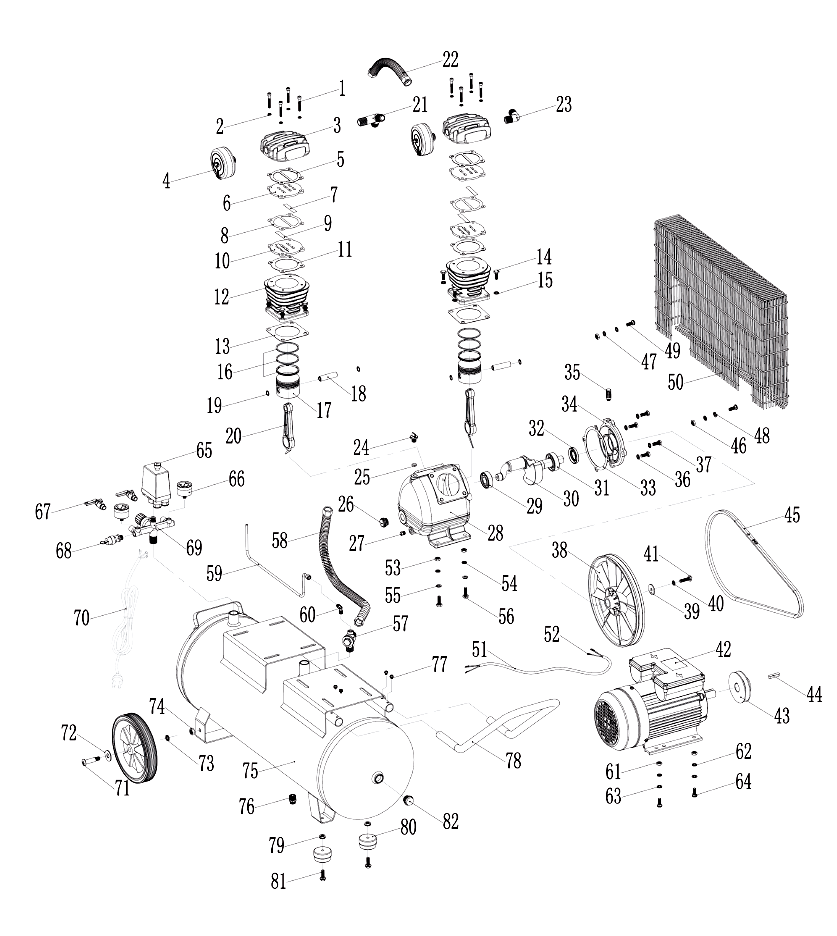

КМ-2300/50РУ; КМ-2300/100РУ (LS)
| П-п | Арт. | Название | Подбор (запрос наличия и цен) |
|---|---|---|---|
| 1 | Болт | ||
| 2 | Шайба пружинная | ||
| 3 | Крышка цилиндра | ||
| 4 | Фильтр воздушный | ||
| 5 | Прокладка крышки цилиндра | ||
| 6 | Плата клапана | ||
| 7 | Лепесток | ||
| 8 | Прокладка алюминиевая | ||
| 9 | Лепесток | ||
| 10 | Плата клапана | ||
| 11 | Прокладка платы клапана | ||
| 12 | Цилиндр | ||
| 13 | Прокладка цилиндра | ||
| 14 | Болт | ||
| 15 | Шайба пружинная | ||
| 16 | Кольца поршневые | ||
| 16-1 | Кольцо маслосъемное | ||
| 16-2 | Кольцо компрессионное | ||
| 17 | Поршень | ||
| 18 | Палец поршневой | ||
| 19 | Кольцо запорное поршня 15 (внутр) | ||
| 20 | Шатун | ||
| 21 | Тройник | ||
| 22 | Трубка соединительная | ||
| 23 | Соуединитель угловой | ||
| 24, 25 | Пробка маслозаливная + прокладка | ||
| 26 | Окно маслоуказательное | ||
| 27 | Пробка слива масла | ||
| 28 | Картер | ||
| 29 | Подшипник 6204/P6/P53 (20*47*14) | ||
| 30 | Коленчатый вал | ||
| 31 | Подшипник 6205/P6/P53 (15*52*15) | ||
| 32 | Сальник резиновый 24*74*8 | ||
| 33 | Прокладка крышки картера | ||
| 34 | Крышка картера | ||
| 35 | Пробка вентиляционная | ||
| 36 | Шайба пружинная | ||
| 37 | Болт | ||
| 38 | Шкив ведомый | ||
| 39 | Шайба | ||
| 40 | Шайба пружинная | ||
| 41 | Болт | ||
| 42 | Двигатель | ||
| 42-1 | Конденсатор 45 мкФ/450В (CBB60) (провода) | ||
| 42-2 | Конденсатор 200 мкФ/450В (провода) | ||
| 43 | Шкив ведущий | ||
| 44 | Шпонка сегментная | ||
| 45 | Ремень А-1245 | ||
| 46 | Гайка | ||
| 47 | Шайба пружинная | ||
| 48 | Шайба | ||
| 49 | Болт | ||
| 50 | Решётка | ||
| 51 | Кабель питания | ||
| 52 | Наконечник кабельный | ||
| 53 | Гайка | ||
| 54 | Шайба пружинная | ||
| 55 | Шайба | ||
| 56 | Болт | ||
| 57 | Клапан обратный | ||
| 58 | Трубка выходная | ||
| 59 | Трубка контрольная | ||
| 60 | Патрубок угловой | ||
| 61 | Болт | ||
| 62 | Шайба пружинная | ||
| 63 | Шайба | ||
| 64 | Болт | ||
| 65 | Реле давления | ||
| 66 | Манометр 12 бар (мал) / У04404 | ||
| 67 | Кран отбора воздуха / Штуцер выходной / У01779 | ||
| 68 | Клапан предохранительный | ||
| 69 |
|
Коллектор в сборе (с редуктором) | |
| 70 |
|
Кабель питания с вилкой | |
| 71 |
|
Болт колеса | |
| 72 |
|
Шайба | |
| 73 |
|
Гайка пружинная | |
| 74 |
|
Гайка | |
| 75 |
|
Рессивер 50л-100л | |
| 76 |
|
Пробка сливная | |
| 77 |
|
Болт | |
| 78 |
|
Рукоятка | |
| 79 |
|
Гайка | |
| 80 |
|
Ножка резиновая | |
| 81 |
|
Болт | |
| 82 |
|
Пробка |
