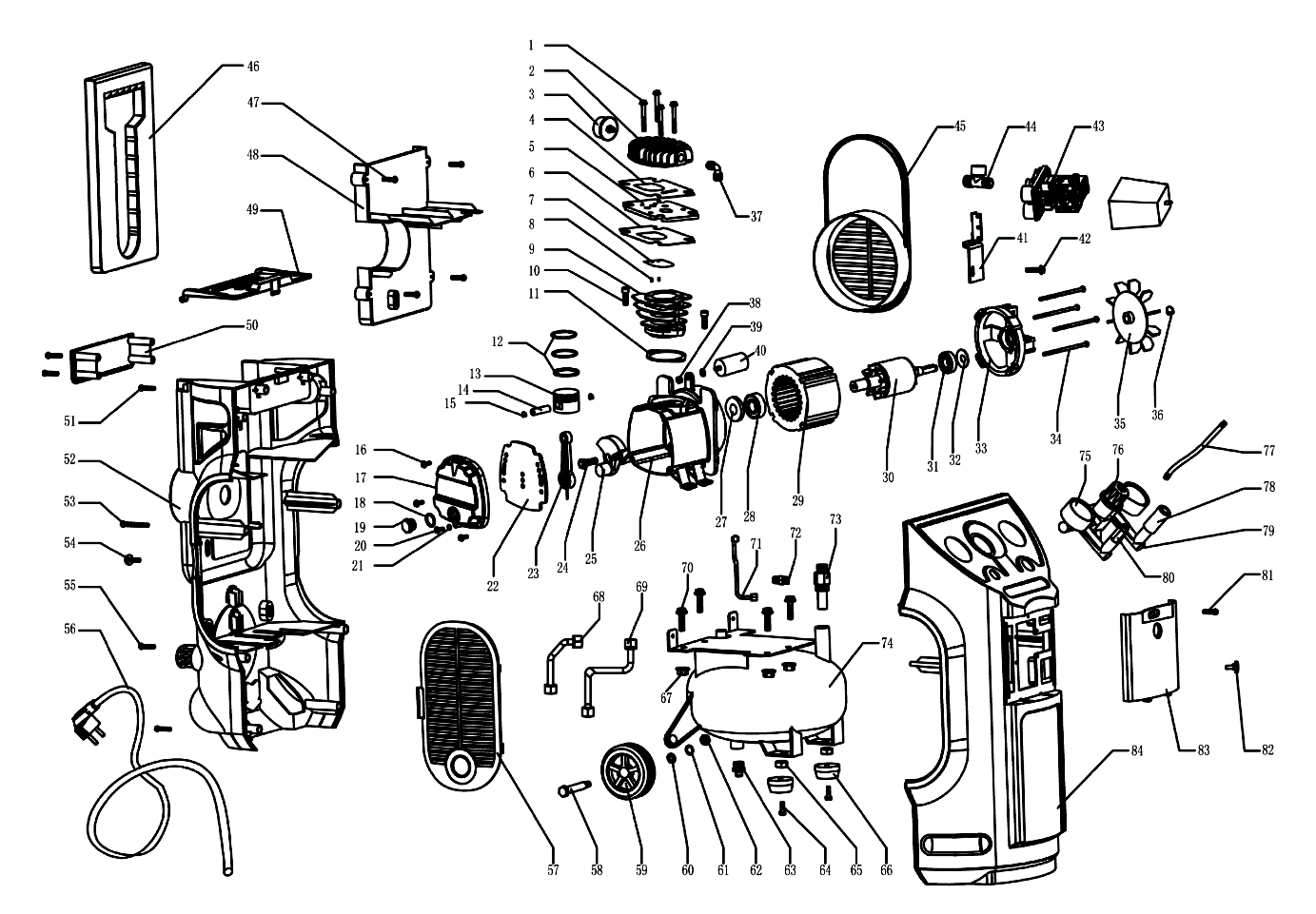

КМК-1500/6 (XL)
| П-п | Арт. | Название | Подбор (запрос наличия и цен) |
|---|---|---|---|
| 1 |
|
Болт М 6х55 | |
| 2 |
|
Крышка цилиндра | |
| 3 |
|
Фильтр воздушный | |
| 4 |
|
Прокладка крышки цилиндра | |
| 5 |
|
Плата клапана в сборе | |
| 6 |
|
Прокладка платы клапана | |
| 7 |
|
лепесток | |
| 8 |
|
Винт | |
| 9 |
|
Цилиндр | |
| 10 |
|
Болт М 8x25 | |
| 11 |
|
Прокладка цилиндра | |
| 12 |
|
Кольца поршневые (комплект) | |
| 12-1 |
|
Кольцо компрессионное 2 шт | |
| 12-2 |
|
Кольцо маслосъемное 1 шт | |
| 13 |
|
Поршень | |
| 14 |
|
Палец поршневой 0 12x39,5 | |
| 15 |
|
Кольцо запорное поршня 12 (внутр.) | |
| 16 |
|
Болт М5х15 | |
| 1 7 | Крышка картера (передняя) | ||
| 18 | Прокладка маслоуказателя | ||
| 19 | Указатель уровня масла | ||
| 20 | Болт М 6х10 | ||
| 21 | Кольцо резиновое 0 5,6x1.8 | ||
| 22 | Пркладка крышки картера (резиновая) | ||
| 23 | Шатун | ||
| 24 | Болт М 8х22 (левый) | ||
| 25 | Кривошип | ||
| 26 | Картер | ||
| 27 | Сальник 20x40x7 | ||
| 28 | Подшипник 6204 | ||
| 29 | Статор | ||
| 30 | Якорь (ротор) | ||
| 31 | Подшипник 6202 | ||
| 32 | Шайба волнистая 35 | ||
| 33 | Крышка двигателя (задняя) | ||
| 34 | Болт М5х103 | ||
| 35 | Крыльчатка | ||
| 36 | Кольцо стопорное | ||
| 37 | Патрубок угловой | ||
| 38 | Гайка М 8 | ||
| 39 | Шайба корончатая | ||
| 40 | Конденсатор 35 мкФ/450В СВВ60 (винт, клемма) | ||
| 41 | Фиксатор | ||
| 42 | Болт М5х15 | ||
| 43 | Реле давления | ||
| 44 | Тройник | ||
| 45 | Крышка вентилятора | ||
| 46 | Рукоятка | ||
| 47 | Винт ST3,9x20 | ||
| 48 | Чехол рукоятки | ||
| 49 | Крышка инструментального ящика | ||
| 50 | Перегородка инструментального ящика | ||
| 51 | Винт ST 3,9x20 | ||
| 52 | Задняя крышка | ||
| 53 | Винт ST 3,9x50 | ||
| 54 | Винт М 5х15 | ||
| 55 | Винт ST 3,9x40 | ||
| 56 | Кабель питания с вилкой 3x1,5 мм2 | ||
| 57 | Решётка воздухозаборная | ||
| 58 | Ось | ||
| 59 | Колесо | ||
| 60 | Шайба 10 | ||
| 61 | Шайба пружинная 10 | ||
| 62 | Гайка М 10 | ||
| 63 | Пробка сливная | ||
| 64 | Болт М8x25 | ||
| 65 | Гайка М8 | ||
| 66 | Ножка | ||
| 67 | Гайка самоконтрящаяся М8 | ||
| 68 | Трубка выходная | ||
| 69 | Трубка контрольная | ||
| 70 | Болт М 8х25 | ||
| 71 | Трубка выходная | ||
| 72 | Ниппел ь | ||
| 73 | Обратный клапан | ||
| 74 | Рссивср | ||
| 75 | Манометр 14(16) бар (больш) | ||
| 76 | Редуктор | ||
| 77 | Шланг рабочий | ||
| 78 | Штуцер выходной | ||
| 79 | Коллектор | ||
| 80 | Клапан предохранительный | ||
| 81 | Винт ST 3,9x16 | ||
| 82 | Кнопка выключателя | ||
| 83 | Крышка выключателя - регулятора | ||
| 84 | Крышка передняя |
