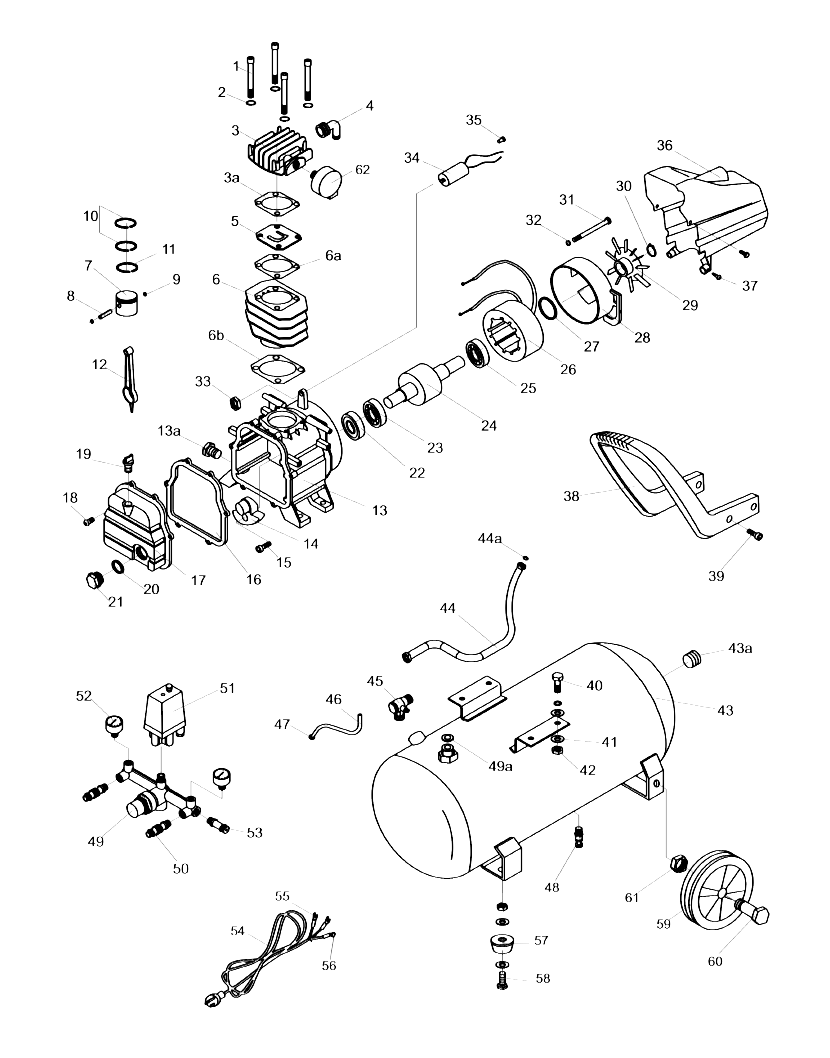

КМК-1600/50У (ZD)
| П-п | Арт. | Название | Подбор (запрос наличия и цен) |
|---|---|---|---|
| 1 | Болт M8*100 | ||
| 2 | Шайба 8 | ||
| 3 | Крышка цилиндра | ||
| 3a | Прокладка крышки цилиндра | ||
| 4 | Штуцер угловой | ||
| 5 | Плата клапана | ||
| 5a | Клапан выпускной (бумеранг) | ||
| 6 | Цилиндр Φ42*64.5 | ||
| 6a | Прокладка платы клапана | ||
| 6b | Прокладка цилиндра | ||
| 7 | Поршень Φ12 | ||
| 8 | Палец Φ12*38 | ||
| 9 | Кольцо запорное поршня Φ12 | ||
| 10 | Кольцо компрессионное Φ12 | ||
| 11 | Кольцо маслосъемное Φ12 | ||
| 12 | Шатун Φ12*Φ20-94 | ||
| 13 | Картер | ||
| 13a | Болт M12*16 | ||
| 14 | Кривошип Φ20*20*17.5 | ||
| 15 | Болт M8*20 | ||
| 16 | Прокладка крышки картера | ||
| 17 | Крышка картера | ||
| 18 | Болт M5*16 | ||
| 19 | Пробка вентиляционная | ||
| 20, 21 | Прокладка маслоуказателя + окно аслоукз. | ||
| 22 | Сальник резиновый 20*40*7 | ||
| 23 | Подшипник 6204 | ||
| 24 | Якорь | ||
| 25 | Подшипник 6202 | ||
| 26 | Статор | ||
| 27 | Кольцо волнистое | ||
| 28 | Крышка двигателя (задняя) | ||
| 29 | Крыльчатка | ||
| 30 | Кольцо стопорное Φ14 | ||
| 31 | Болт M5*80 | ||
| 32 | Шайба пружинная | ||
| 33 | Гайка M8 | ||
| 34 | Конденсатор 35 мкФ /220В (винт, провода) | ||
| 35 | Колпачок кабельный | ||
| 36 | Кожух защитный | ||
| 37 | Винт M5*10 | ||
| 38 | Рукоятка | ||
| 39 | Болт M5*8 | ||
| 40 | Болт M8*25 | ||
| 41 | Шайба Φ8 | ||
| 42 | Гайка М8 | ||
| 43 | Ресивер 50л | ||
| 44 | Трубка выходная | ||
| 45 | Клапан обратный G1/2*G3/8 | ||
| 46 | Трубка контрольная | ||
| 47 | Гайка трубки контрольной | ||
| 48 | Пробка сливная G1/4 | ||
| 49 | Коллектор в сборе (с редуктором) | ||
| 50 | Кран отбора воздуха / Штуцер выходной | ||
| 51 | Реле давления | ||
| 52 | Манометр 12 бар (мал) | ||
| 53 | Клапан предохранительный 8.8MPA | ||
| 54 | Кабель питания с вилкой 3*1мм² 1,5м | ||
| 55 | Наконечник кабельный | ||
| 56 | Наконечник кабельный | ||
| 57 | Ножка (рез.) | ||
| 58 | Болт M8*20 | ||
| 59 | Колесо | ||
| 60 |
|
Болт-ось Φ12*35-M10*15 | |
| 61 |
|
Гайка M10 | |
| 62 |
|
Фильр воздушный G3/8 |
