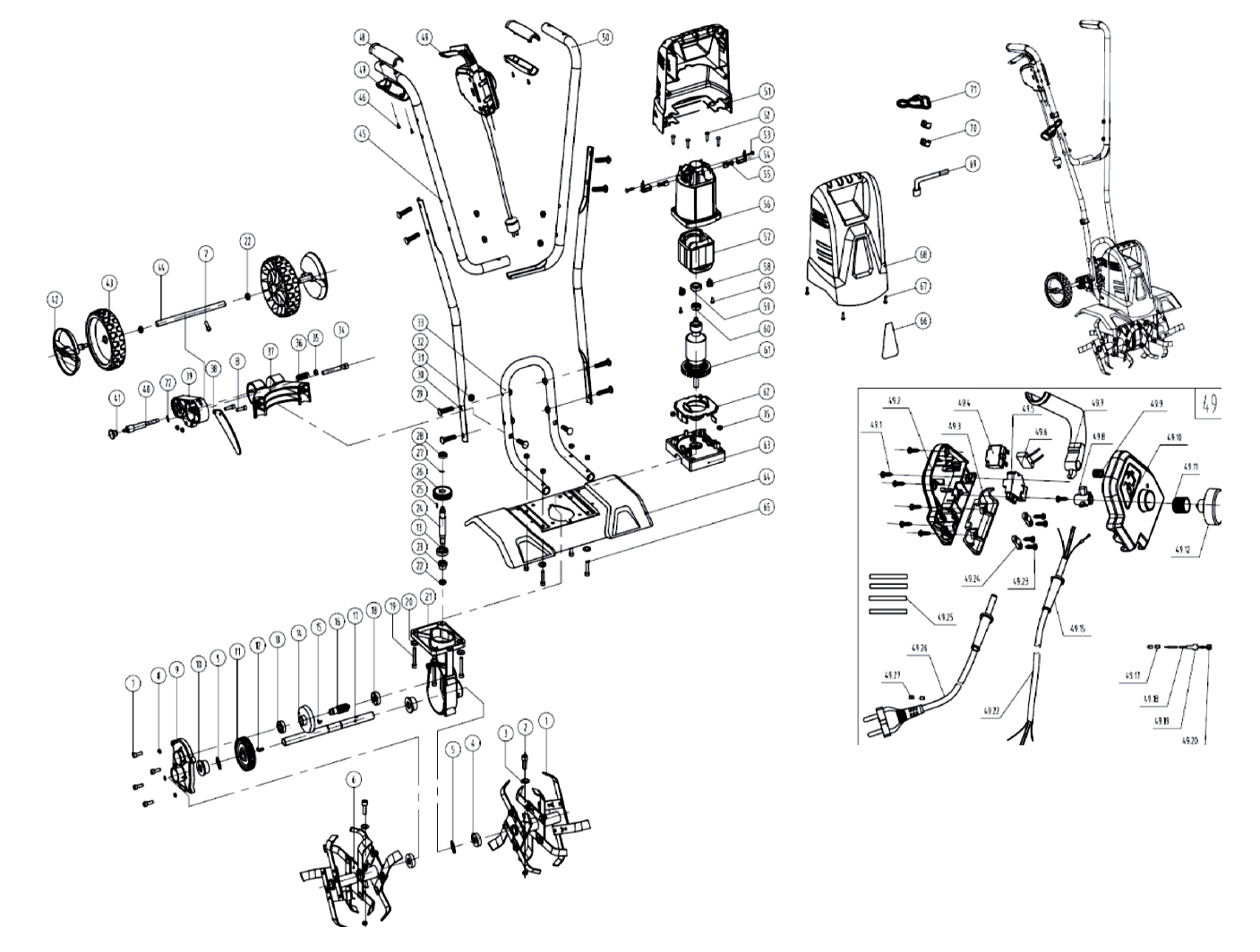

КЭ-1300 (ZD) Земляк
| П-п | Арт. | Название | Подбор (запрос наличия и цен) |
|---|---|---|---|
| 1 | Фреза левая в сборе | ||
| 2 | Болт М8 | ||
| 3 | Шайба 8 | ||
| 4 | Сальник 17×30×7 | ||
| 5 | Шайба | ||
| 6 | Фреза правая в сборе | ||
| 7 | Болт М6×25 | ||
| 8 | Шайба пружинная 6 | ||
| 9 | Крышка редуктора | ||
| 10 | Втулка (подшипник скольжения) Ø30×Ø17×17 | ||
| 11 | Шестерня выходная | ||
| 12 | Шпонка призматическая 5×5×10 | ||
| 13 | Подшипник 6001 | ||
| 14 | Шестерня коническая большая | ||
| 15 | Шпонка сегментная 4×13(4×5×13) | ||
| 16 | Вал-шестерня | ||
| 17 | Вал выходной | ||
| 18 | Подшипник 6200 | ||
| 19 | Болт М6×45 | ||
| 20 | Шайба 6 | ||
| 21 | Корпус редуктора | ||
| 22 | Гайка М8 | ||
| 23 | Шестерня коническая малая | ||
| 24 | Вал промежуточный | ||
| 25 | Шпонка призматическая 3×3×12 | ||
| 26 | Шестерня ведомая | ||
| 27 | Кольцо стопорное 10 (нар.) | ||
| 28 | Подшипник 627 | ||
| 29 | Болт М8×35 | ||
| 49 | Блок выключателя в сборе | ||
| 49.1 | Винт ST4,2×16 | ||
| 49.2 | Корпус блока выключателя левый | ||
| 49.3 | Крышка блока выключателя нижняя | ||
| 49.4 | Автомат защиты | ||
| 49.5 | Выключатель FA5-10/2MD (клавиша малая) | ||
| 49.6 | Конденсатор фильтра р/помех 0,22мкФ | ||
| 49.7 | Рычаг выключателя | ||
| 49.8 | Толкатель выключателя | ||
| 49.9 | Пружина рычага | ||
| 49.10 | Корпус блока выключателя правый | ||
| 49.11 | Пружина блокиратора | ||
| 49.12 | Кнопка блокиратора | ||
| 49.15 | Бандаж кабеля резиновый | ||
| 49.17 | Наконечник провода | ||
| 49.18 | Провод монтажный 0,75мм² | ||
| 49.19 | Клемма ножевая | ||
| 49.20 | Клемма ножевая | ||
| 49.21 | Индуктивность фильтра р/помех | ||
| 49.22 | Кабель соединительный | ||
| 49.23 | Винт ST4,2×18 | ||
| 49.24 | Прижим кабеля | ||
| 49.25 | Трубка термоусадочная | ||
| 49.26 | Кабель питания с вилкой | ||
| 49.27 | Наконечник провода | ||
| 50 | Труба управления левая | ||
| 51 | Крышка задняя | ||
| 52 | Винт ST4,2×25 | ||
| 53 | Винт ST4,2×14 |
