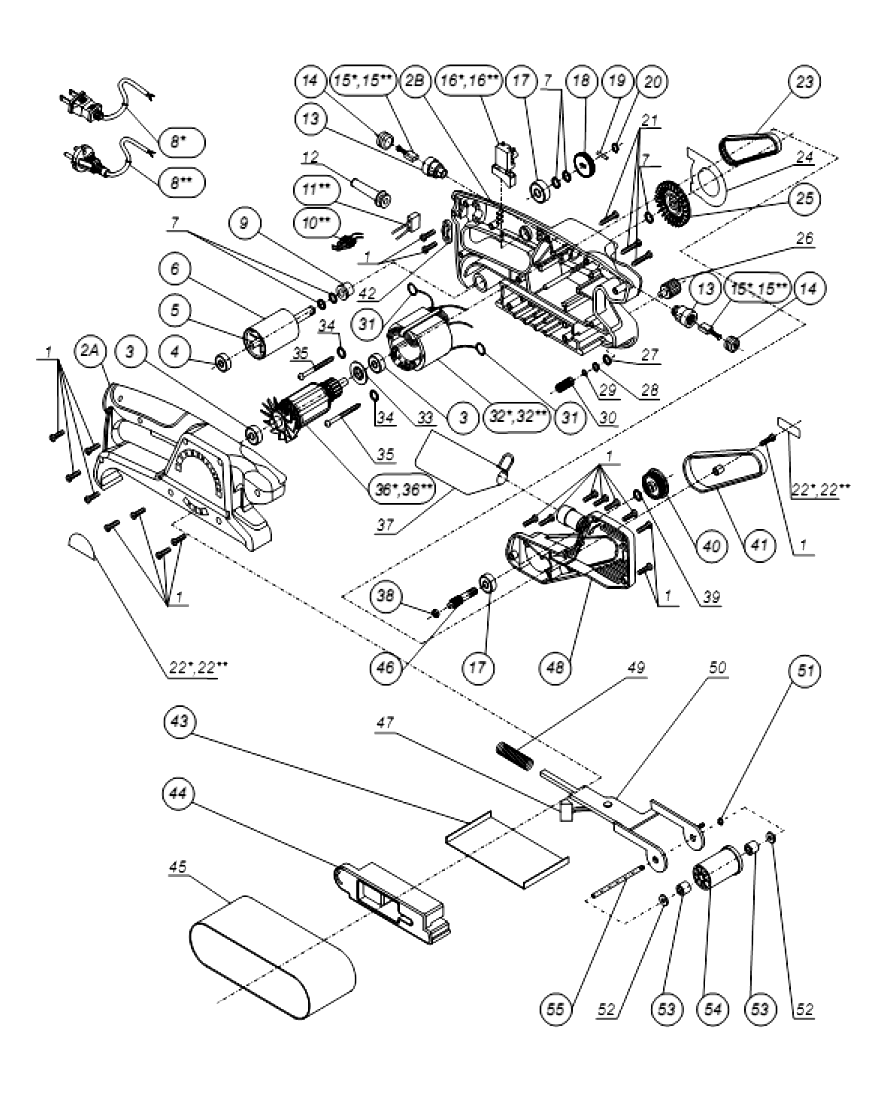

ЛШМ-750 / ЛШМ-750+ (SW) (с 2016г.)
| П-п | Арт. | Название | Подбор (запрос наличия и цен) |
|---|---|---|---|
| 1 | Винт ST4x20 | ||
| 2A | Корпус правая часть | ||
| 2B | Корпус левая часть | ||
| 3 | Подшипник 608RS | ||
| 4 | Подшипник 626RS | ||
| 5 | Ось валика ведущего | ||
| 6 | Валик ведущий резиновый | ||
| 7 | Шайба Ø11xØ8,5 | ||
| 8 | Кабель питания с вилкой (230В) | ||
| 9 | Подшипник скольжения (втулка) Ø20xØ14xØ8x15 | ||
| 10 | Индуктивность фильтра радиопомех | ||
| 11 | Конденсатор фильтра радиопомех | ||
| 12 | Бандаж кабеля резиновый | ||
| 13+14 | Щёткодержатель в сборе | ||
| 15 | Щётка (230В) | ||
| 16 | Выключатель (230В) | ||
| 17 |
|
Подшипник 608Z | |
| 18 |
|
Шестерня | |
| 19 |
|
Палец стопорный шестерни 3x12 | |
| 20 |
|
Кольцо стопорное 10 (нар.) | |
| 21 |
|
Винт ST4x25 | |
| 22 |
|
Наклейка заводская | |
| 23 |
|
Ремень | |
| 24 |
|
Прокладка пылезащитная | |
| 25 |
|
Шкив малый с вентилятором в сборе | |
| 26 |
|
Гайка регулировочная М5 | |
| 27 |
|
Шайба Ø14xØ8 | |
| 28 |
|
Шайба стопорная Е6 | |
| 29 |
|
Шайба Ø9,5xØ5,5 | |
| 30 |
|
Пружина Ø8xØ22 | |
| 31 |
|
Кольцо токопроводное | |
| 32 |
|
Статор (230В) | |
| 33 |
|
Кольцо изоляционное | |
| 34 |
|
Шайба пружинная Ø4 | |
| 35 |
|
Винт Screw ST4x65 | |
| 36 |
|
Якорь (230В) | |
| 37 |
|
Мешок для сбора пыли | |
| 38 |
|
Подшипник 625RS | |
| 39 |
|
Шайба Ø12xØ8 | |
| 40 |
|
Шкив большой ведомый | |
| 41 |
|
Крышка ремня | |
| 42 |
|
Прижим кабеля | |
| 43 |
|
Поддон | |
| 44 |
|
Лентодержатель | |
| 45 |
|
Лента шлифовальная | |
| 46 |
|
Вал-шестерня z=7; ф8; L=50мм; М6*1,0, ЛШМ-750(16).46 | |
| 47 |
|
Рычаг отжимной | |
| 48 |
|
Кожух ремня | |
| 49 |
|
Пружина натяжителя Ø16x42 | |
| 50 |
|
Рама направляющего валика (в сборе с рычагом) | |
| 51 |
|
Кольцо стопорное 8 (нар.) | |
| 52 |
|
Шайба коническая Ø12x Ø8 | |
| 53 |
|
Подшипник игольчатый HKHK081012 | |
| 54 |
|
Валик ведомый пластмассовый | |
| 55 |
|
Ось валика ведомого |
