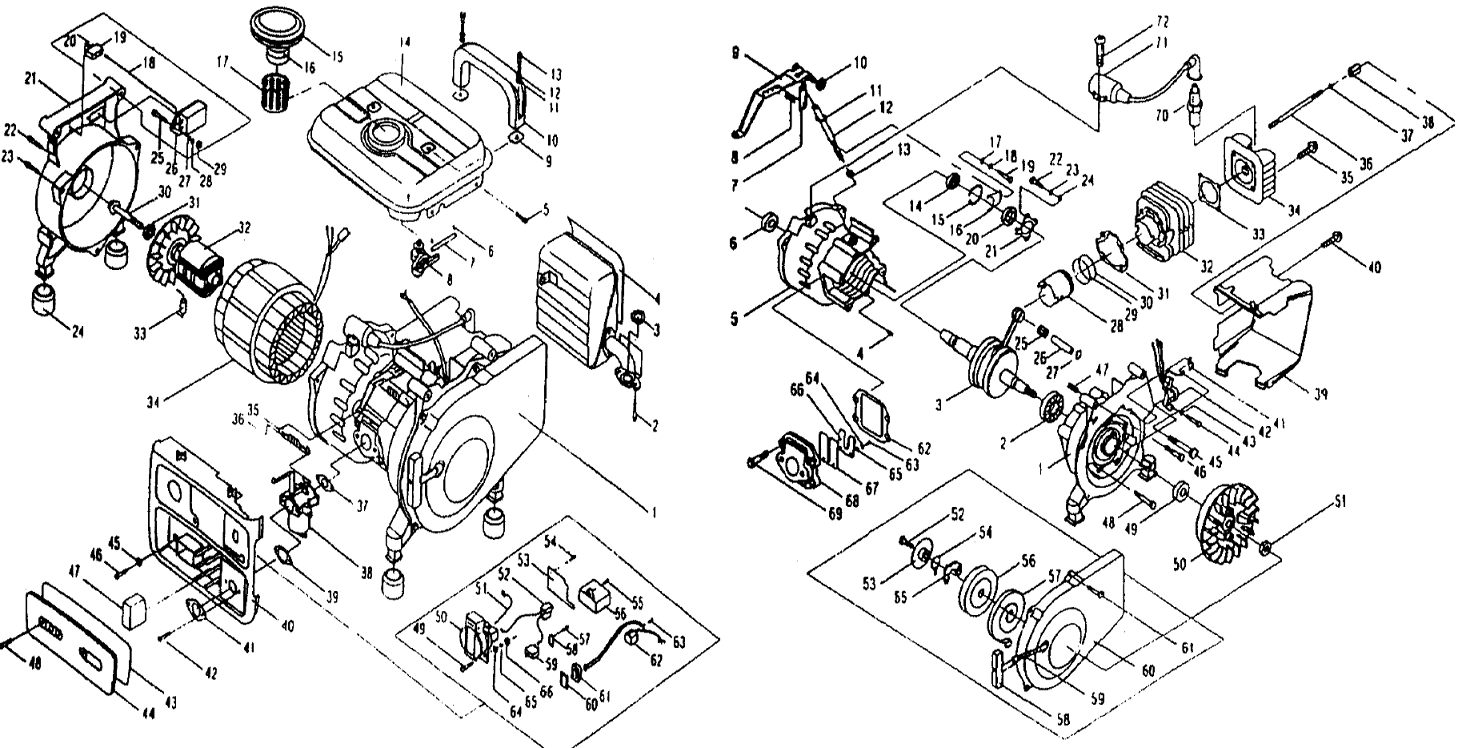

GNR 800 А
| П-п | Арт. | Название | Подбор (запрос наличия и цен) |
|---|---|---|---|
| 1 |
|
Двигатель | |
| 1 |
|
Картер двигателя | |
| 2 |
|
Винт М6*18 | |
| 2 |
|
Подшипник | |
| 3 |
|
Коленчатый вал в сборе | |
| 3 |
|
Прокладка | |
| 4 |
|
Глушитель | |
| 4 |
|
Крепежный штифт | |
| 5 |
|
Винт М6*18 | |
| 5 |
|
Картер двигателя В | |
| 6 |
|
Сальник | |
| 6 |
|
Стопорное кольцо | |
| 7 | Заслонка дроссельная | ||
| 7 | Разделитель | ||
| 8 | Пружина | ||
| 8 | Топливный кран | ||
| 9 | Плечо регулятора | ||
| 9 | Прокладка | ||
| 10 | Гайка М6 | ||
| 10 | Ручка | ||
| 11 | Шайба | ||
| 11 | Шайба 6 | ||
| 12 | Регулятор осевой | ||
| 12 | Шайба пружинная 6 | ||
| 13 | Винт М6*40 | ||
| 13 | Сальник | ||
| 14 | Бак топливный | ||
| 14 | Подшипник | ||
| 15 | Крышка топливного бака | ||
| 15 | Стопорное кольцо | ||
| 16 | Вилка | ||
| 16 | Мерный стаканчик для масла | ||
| 17 | Фильтр топливного бака | ||
| 17 | Шайба 6 | ||
| 18 | Шайба пружинная 6 | ||
| 19 | Винт М6х12 | ||
| 19 | Защита от перегрузки схемы постоянного тока | ||
| 19 | Пружина скользящая М6*12 | ||
| 20 | Винт М3*8 | ||
| 20 | Крыльчатка в сборе | ||
| 20 | Скользящая пружина | ||
| 21 | Левая часть корпуса | ||
| 22 | Винт М6*12 | ||
| 22 | Винт М6х12 | ||
| 23 | Винт М6*85 | ||
| 23 | Пружинная шайба6 | ||
| 24 | Амортизирующая опора | ||
| 24 | Шайба 6 | ||
| 25 | Винт М4*16 | ||
| 25 | Подшипник игольчатый | ||
| 26 | Поршневой палец | ||
| 26 | Розетка постоянного тока в сборе | ||
| 27 | Стопорное кольцо | ||
| 27 | Шайба 4 | ||
| 28 | Поршень | ||
| 28 | Шайба пружинная 4 | ||
| 29 | Гайка М4 | ||
| 29 | Поршневое кольцо В | ||
| 30 | Винт М8*155 | ||
| 30 | Поршневое кольцо А | ||
| 31 | Подшипник 6203 специфический | ||
| 31 | Прокладка | ||
| 32 | Ротор в сборе | ||
| 32 | Цилиндр | ||
| 33 | Диод | ||
| 33 | Прокладка | ||
| 34 | Головка цилиндра | ||
| 34 | Статор в сборе | ||
| 35 | Винт М6х45 | ||
| 35 | Стержень карбюратора соединительный | ||
| 36 | Болт | ||
| 36 | Пружина карбюратора | ||
| 37 | Прокладка карбюратора | ||
| 37 | Шайба | ||
| 38 | Гайка М6 | ||
| 38 | Карбюратор | ||
| 39 | Корпус | ||
| 39 | Прокладка карбюратора | ||
| 40 | Винт М6*10 | ||
| 40 | Передняя панель управления | ||
| 41 | Прокладка | ||
| 41 | Скоба | ||
| 42 | Винт М6*65 | ||
| 42 | Катушка в сборе | ||
| 43 | Прокладка воздушного фильтра | ||
| 43 | Шайба пружинная 6 | ||
| 44 | Винт М6х16 | ||
| 44 | Крышка воздушного фильтра | ||
| 45 | Винт М6х55 | ||
| 45 | Шайба | ||
| 46 | Винт М6*18 | ||
| 46 | Винт М6*40 | ||
| 46 | Винт М6х40 | ||
| 47 | Воздушный фильтр | ||
| 47 | Шайба пружинная 6 | ||
| 48 | Винт М6*18 | ||
| 48 | Винт М6*45 | ||
| 49 | Винт М4х18 | ||
| 49 | Сальник | ||
| 50 | Маховик | ||
| 50 | Розетка переменного тока | ||
| 51 | Вывод заземления | ||
| 51 | Гайка крыльчатка М10 | ||
| 52 | Винт М6*12 | ||
| 52 | Замыкатель эл.цепи | ||
| 53 | Крышка панели управления | ||
| 53 | Шайба | ||
| 54 | Винт ST3.9*9 | ||
| 54 | Кольцо стопорное | ||
| 55 | Башмак | ||
| 55 | Винт ST3.9*19 | ||
| 56 | Бобина | ||
| 56 | Конденсатор | ||
| 57 | Винт ST3.9*9 | ||
| 57 | Пружина спиральная | ||
| 58 | Крепление защиты схемы переменного тока | ||
| 58 | Ручка стартера | ||
| 59 | Защита от перегрузки схемы переменного тока | ||
| 59 | Трос | ||
| 60 | Кожух выключателя двигателя | ||
| 60 | Корпус | ||
| 61 | Винт М6*12 | ||
| 61 | Выключатель двигателя | ||
| 62 | Предохранитель | ||
| 62 | Прокладка | ||
| 63 | Винт М3*8 | ||
| 64 | Шайба пружинная 3 | ||
| 64 | Шайба 4 | ||
| 65 | Пружинная шайба 4 | ||
| 65 | Шайба 3 | ||
| 66 | Гайка М4 | ||
| 66 | Стопорная пластина | ||
| 67 | Пластина | ||
| 68 | Остов | ||
| 69 | Винт М6*20 | ||
| 70 |
|
Свеча зажигания | |
| 71 |
|
Катушка зажигания | |
| 71 |
|
Катушка зажигания | |
| 72 |
|
Винт М6*12 | |
| 52-60 |
|
Стартер в сборе | |
| 63-68 |
|
Клапанная пластина в сборе |
