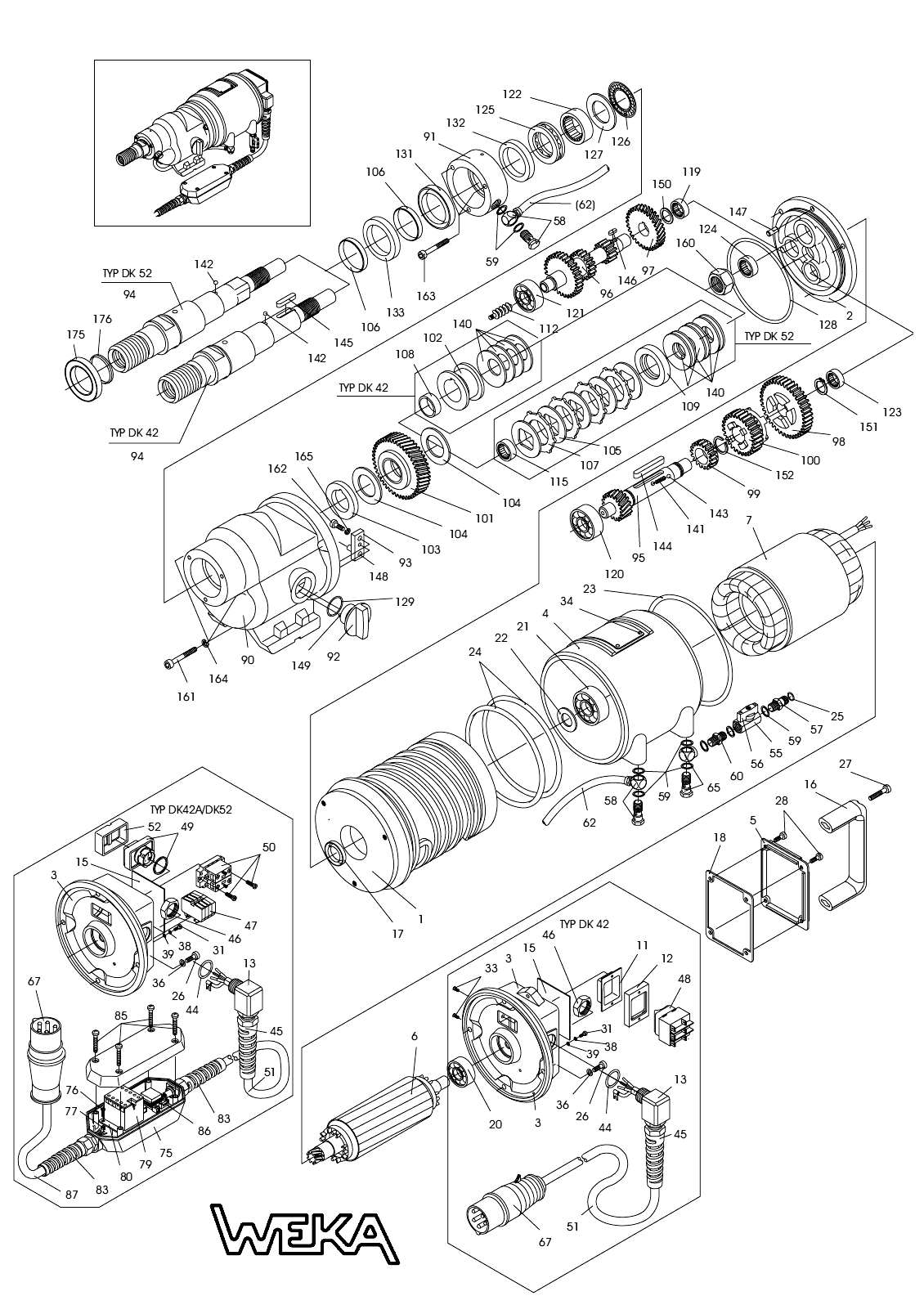

DK-42 (A / B / BS)
| П-п | Арт. | Название | Подбор (запрос наличия и цен) |
|---|---|---|---|
| 1 | Корпус статора | ||
| 2 | Крышка редуктора | ||
| 3 | Крышка эл/двигателя (старая) | ||
| 4 | Гильза корпуса статора | ||
| 5 | Крышка клеммной коробки | ||
| 6 | Ротор | ||
| 7 | Статор | ||
| 11 | Резиновая защита выключ-я | ||
| 12 | Рамка-проставка | ||
| 13 | Переходник для защиты кабеля М20х1,5 | ||
| 15 | Изоляция клеммной коробки | ||
| 16 | Ручка | ||
| 17 | Радиальное уплотнение вала 20х32х7 | ||
| 18 | Уплотнение | ||
| 20 | Радиальный подшипник закр. | ||
| 21 | Радиальный подшипник закр. | ||
| 22 | Компенсационное кольцо | ||
| 23 | О-кольцо 135х2 (простав.) | ||
| 24 | О-кольцо 127х4 (простав.) | ||
| 25 | О-кольцо 11х2,5 (простав.) | ||
| 26 | Болт M6x20 | ||
| 27 | Винт крепления ручки M6x35 | ||
| 28 | Винт клеммной коробки М4х12 | ||
| 31 | Болт с плоской головкой М4х6 | ||
| 33 | Винт М4х6 | ||
| 34 | Штифт крепления шильдин 2,3х4 | ||
| 36 | Уплотнительная шайба | ||
| 38 | Пружинная шайба А4 | ||
| 39 | U-шайба 4,3 | ||
| 44 | О-кольцо 18x2 | ||
| 45 | Защита кабеля с кольцом | ||
| 46 | Гайка М20x1,5 | ||
| 47 | Подсоеденительная клемма | ||
| 48 | Выключатель | ||
| 49 | Блок кнопок | ||
| 50 | Выключательный элемент(стар | ||
| 51 | Сетевой кабель (3м) 4-х жил.,м | ||
| 52 | Защитная мембрана(старая | ||
| 52 | Защитная мембрана(нов) | ||
| 55 | Шаровой кран с ручкой | ||
| 56 | Ручка шарового крана | ||
| 57 | Ниппель | ||
| 58 | Штуцер | ||
| 59 | Сальниковое уплотнение | ||
| 60 | Ниппель | ||
| 61 | Шланг | ||
| 62 | Водяная трубка | ||
| 65 | Штуцер | ||
| 67 | Эл.штекер с переключением фаз | ||
| 75 | Корпус пуско-защитного блока | ||
| 76 | Цилиндрический болт М4х12 | ||
| 77 | Шестигранная гайка М4 | ||
| 79 | Защита(электо-маг. пускатель) | ||
| 80 | Электрическая плата в комплекте | ||
| 83 | Защита кабеля 400V/230V | ||
| 85 | Болт 4,8х32 | ||
| 86 | Предохранитель | ||
| 87 | Эл.кабель | ||
| 90 | Корпус редуктора | ||
| 91 | Корпус водяных сальников | ||
| 92 | Ручка переключателя скор. | ||
| 93 | Клавиша выключателя | ||
| 94 | Шпиндель | ||
| 95 | Шлицевой вал | ||
| 96 | Промежуточный вал | ||
| 97 | Шестерня ведомая | ||
| 98 | Шестерня | ||
| 99 | Шестерня | ||
| 100 | Шестерня | ||
| 101 | Шестерня | ||
| 102 | Нижняя гильза | ||
| 103 | Шайба нажимная | ||
| 104 | Тормозные медные шайбы | ||
| 105 | Шайба (сер.В) | ||
| 106 | Защитная гильза вала | ||
| 108 | Втулка сцепления | ||
| 119 | Игольчатый подшипник | ||
| 120 | Подшипник | ||
| 121 | Подшипник | ||
| 122 | Игольчатый подшипник | ||
| 123 | Игольчатый подшипник | ||
| 124 | Игольчатый подшипник | ||
| 125 | Аксиальный подшипник | ||
| 126 | Акс. игольчатый подшипник | ||
| 127 | Шайба акс. подшипника | ||
| 128 | О-кольцо 103х3 (простав.) | ||
| 129 | О-кольцо (перек. редук.) | ||
| 131 | Сальник 40х52х7 (вода зад.) | ||
| 132 | Сальник 38х50х7 (масло) | ||
| 133 | Сальник 40х52х7S (вода пер.) | ||
| 140 | Диск | ||
| 141 | Пружина вала переключений | ||
| 142 | Шарик вала переключений | ||
| 143 | Шарик вала переключений | ||
| 144 | Шпонка бол. (вала переключ.) | ||
| 145 | Шпонка мал. (шпинделя) | ||
| 146 | Шпонка (вала переключ.) | ||
| 147 | Штифт | ||
| 148 | Штифт | ||
| 149 | Штифт | ||
| 150 | Шайба 20х14х1 | ||
| 151 | Стопорное кольцо | ||
| 152 | Стопорное кольцо | ||
| 160 | Гайка шпинделя | ||
| 161 | Винт редуктора | ||
| 162 | Болт ручки переключения | ||
| 163 | Винт крепления сальникового узла | ||
| 164 | Шайба | ||
| 165 | Шайба | ||
| 170 | Стрелка вращения шпинделя |
